자료구조(Tree)

Tree : 나무를 뒤집어 놓은 듯한 모습으로, 여러 구조 중 단방향 그래프이며 하나의 뿌리로부터 가지가 사방으로 뻗은 형태의 자료구조





- 하나 이상의 데이터에 한 개의 경로와 하나의 방향으로만 연결된 계층적 자료구조(비선형구조)

   트리는 계층적으로 표현되고, 아래로만 뻗어나가기 때문에 사이클이 없다.

   (사이클: 시작 노드에서 출발해 다른 노드를 거쳐 시작 노드로 돌아오는 것.)

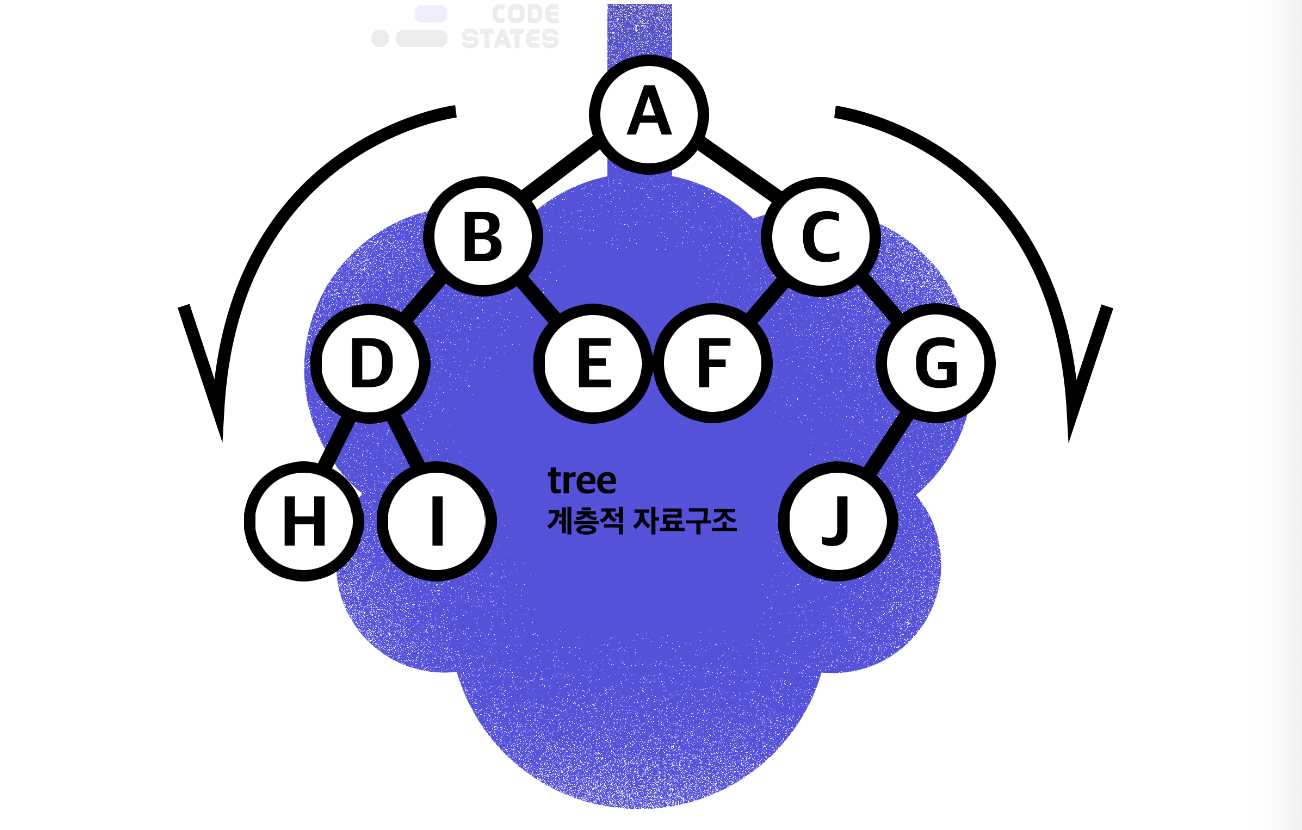

[Tree 구조와 특징]



- 제일 위 시작점 A : Root(루트)

- 하나의 꼭짓점 데이터를 시작으로 데이터의 연결 선 : Edge(간선)

- 각 데이터들 : Node(노드) >> 노드는 상하 계층으로 연결되어 상(부모 노드), 하(자식 노드)를 형성한다.

                                           >> 자식이 없는 노드 : Leaf Node(리프노드)











- depth(깊이):  루트로부터 그 아래의 특정 노드까지의 깊이를 표현할 수 있다. 루트 노드 A 가 깊이 0 , 선이 뻗어질 수록 깊이가 생긴다.

                         >> A: 0 depth,  B,C : 1 depth,   D,E,F,G : 2depth,  H,I,J : 3depth



- level(레벨):  같은 깊이를 가지고 있는 노드를 묶어서 레벨로 표현할 수 있다. 깊이가 0 >> level 1, 깊이가 1 >> level 2...

                       같은 레벨에 나란히 있는 노드 : 형제 노드(Sibiling Node)



-Height(높이):  리프노드(자식이 없는 노드)를 기준으로 루트까지의 높이를 표현한다.

                          >> 자식이 없으면 높이 0 , 자식이 있으면 1, 자식의 자식이 있으면 2...



- Sub tree(서브 트리): 트리 구조의 루트에서 뻗어 나오는 큰 트리의 내부에, 트리 구조를 갖춘 작은 트리를 서브 트리라고 부른다.







[Tree의 실사용] - 컴퓨터의 디렉토리 구조

+) 월드컵 토너먼트 대진표, 가계도(족보), 조직도 등







[이진트리 Binary Tree]

자식 노드가 최대 두 개인 노드로 구성된 트리 (왼쪽 자식 노드 / 오른쪽 자식 노드)

자료의 삽입, 삭제 방법에 따라 세 가지의 트리로 나뉜다.

- 정 이진 트리(Full binary tree): 각 노드가 0개 혹은 2개의 자식 노드를 갖는다 >> 1개 X



- 포화 이진 트리(Perfect binary tree): 정 이진 트리 && 완전 이진트리 : 모든 레벨이 가득 채워져 있는 트리



- 완전 이진 트리(Complete binary tree): 마지막 레벨을 제외한 노드가 채워져 있어야 하며, 노드의 자식은 왼쪽부터 채운다.





[이진 탐색 트리 Binary Search Tree]  : 이진 탐색 + 이진 트리



이진 탐색 : 정렬된 데이터 중에서 특정한 값을 찾기 위한 탐색 알고리즘.

                 오름차순으로 정렬된 정수의 배열을 같은 크기의 두 부분의 배열로 나누고,

                  두 부분 중 탐색이 필요한 부분만 택하여 탐색하는 과정을 반복하여, 원하는 값을 찾는 알고리즘.







루트인 10이 이진탐색의 배열의 첫 중간값이 되고,

각 노드의 왼쪽 자식은 노드 보다 작은 값,

각 노드의 오른쪽 자식은 노드보다 큰 값을 가진다.





>> 균형 잡힌 트리가 아니라면, 입력되는 값의 순서에 따라 한쪽으로 노드들이 몰릴 수 있다

      ex) 10, 11, 14, 16, 18 순서로 들어온다면 오른쪽으로만 기우는 트리가 된다.

      따라서 이 문제를 해결하기 위해 삽입과 삭제마다 트리의 구조를 재조정하는 과정을 거치는 알고리즘을 추가하기도 한다,







[이진 탐색 트리의 특징]

기존 이진 트리보다 탐색이 빠르다. >> 복잡도 O(n), 평균 O(log2n)

1. 루트 노드의 키와 찾고자 하는 값을 비교합니다. 만약 찾고자 하는 값이라면 탐색을 종료합니다.
2. 찾고자 하는 값이 루트 노드의 키보다 작다면 왼쪽 서브 트리로 탐색을 진행합니다.
3. 찾고자 하는 값이 루트 노드의 키보다 크다면 오른쪽 서브 트리로 탐색을 진행합니다.

위의 과정을 트리의 높이 만큼 반복한다.

+) 찾고자 하는 값이 없더라도 최대 트리의 높이 만큼 탐색이 진행
